智能涡街流量计
涡街流量计仪表*适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。HYBL···全国服务热线:0517-86898286
13805232736(微信同号)
产品介绍
涡街流量计仪表*适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

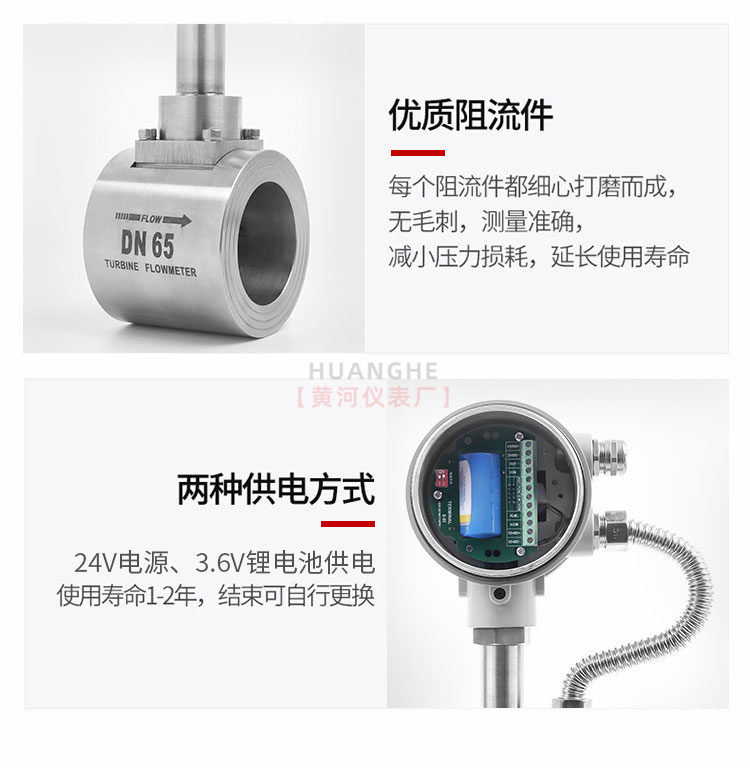

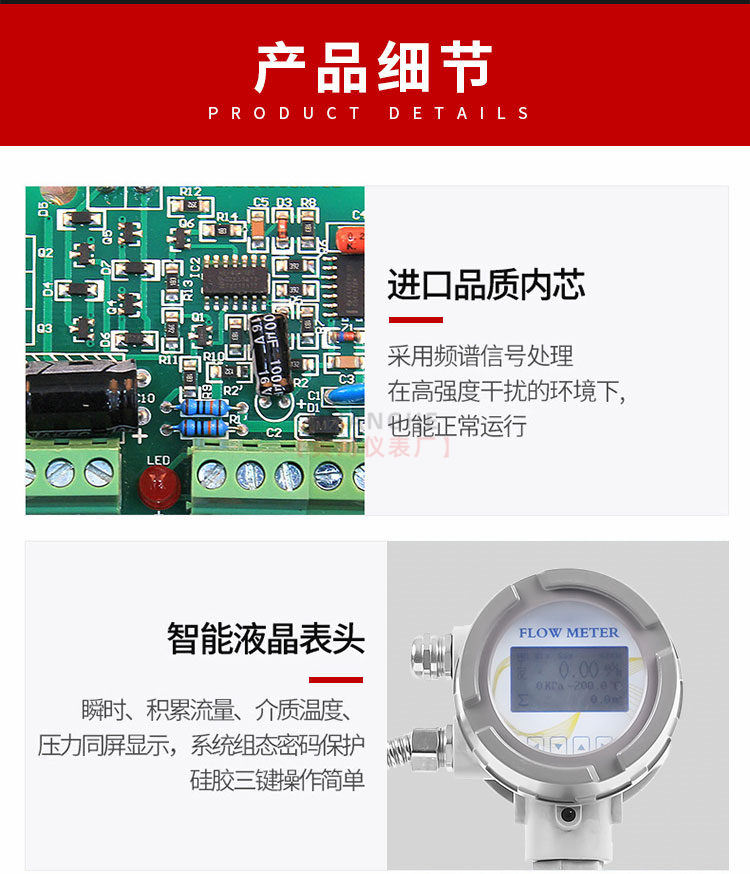

HYBLUG系列带温压补偿一体式国产涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度*,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性*,维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性*,可在-20℃~+250℃的工作温度范围内工作。有模拟**信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较**、理想的流量仪表。
传感器与显示仪表配套使用,适用于测量封闭管道中且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等。选用本产品的防爆型式,可在有爆炸危险的环境中使用。
传感器适用于在工作温度下粘度小于5×10-6m2/s的介质,对于粘度大于小5×10-6m2/s的液体,要对传感器进行实液标定后使用。
传感器选型
传感器的选型主要考虑仪表口径的选择和仪表功能以及仪表压力损失。
5.1 仪表口径的选择
仪表的口径不同,其测量范围不同,而每一种口径其测量范围又随被测介质种类和工况温度、压力变化而变化。选定仪表口径,可按被测介质种类和工况温度及压力下的流量,通过查表方法选择仪表口径,见表2,见表3,见表4,表5。对于过热蒸汽的流量范围可通过查表6,查出被测介质密度,再从表4中查出相近密度下的流量范围。
对于密度值在表中处于两值之间的可按比例计算,对于工况参数超出表2,表3、表4,表5的可由厂方帮助决定。
几种流量换算公式:
a)**状态下的体积流量QN换成工况状态下的体积流量Qv:

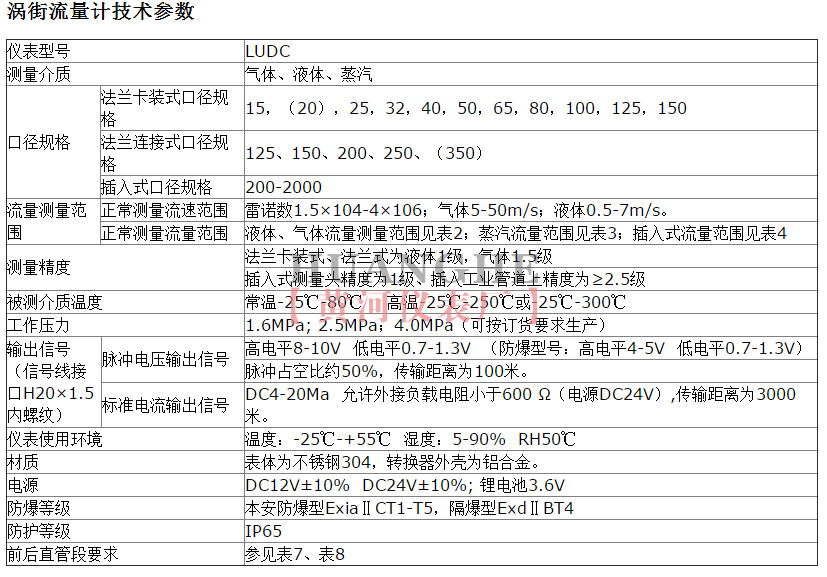

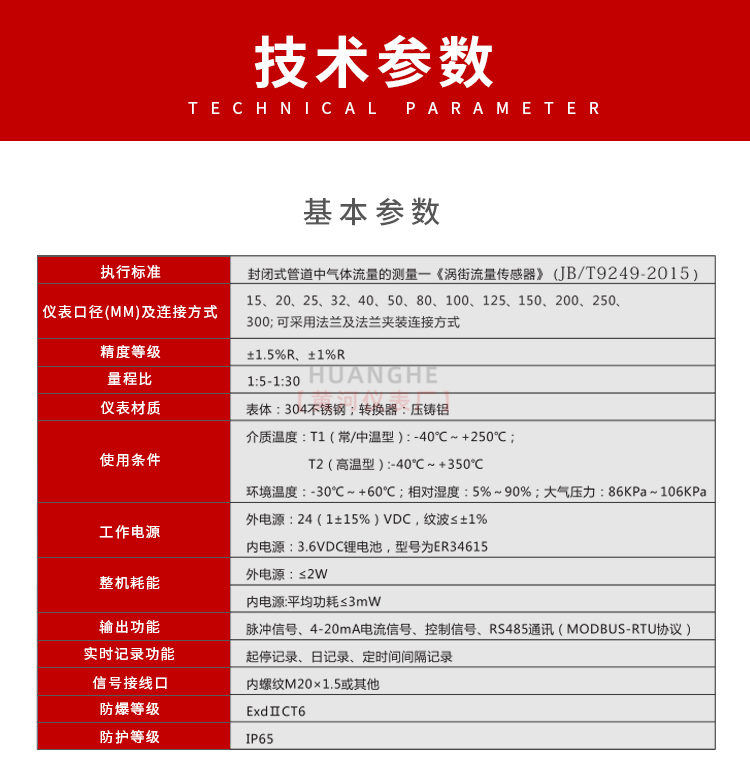

涡街流量计参数:
●温度范围:压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
●压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更*压力规格可特殊定做
●范 围 度:正常范围1:10 扩展后范围1:15
●压力损失系数:Cd≤2.6
●系统测量精度:液体、气体 示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
●供电电压:传感器 +12VDC 或+24VDC 变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
●输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V *电平≥6V
变送器 两线制4 ~ 电流信号
●允许振动加速度:压电式 ≤0.2g 电容式 ≤1.0g
●环境温度:传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~ 50℃
●环境湿度:相对湿度5 ~ 85%
●信号远传距离:≤500m
●信号线接口:内螺纹M20×1.5
●直管段长度:上游≥10D 下游≥5D
●防爆等级:( ia )ⅡCT2 - T5本安防爆
●防护等级:普通型 IP65 潜水型IP68
●仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊
● 测量介质:气体

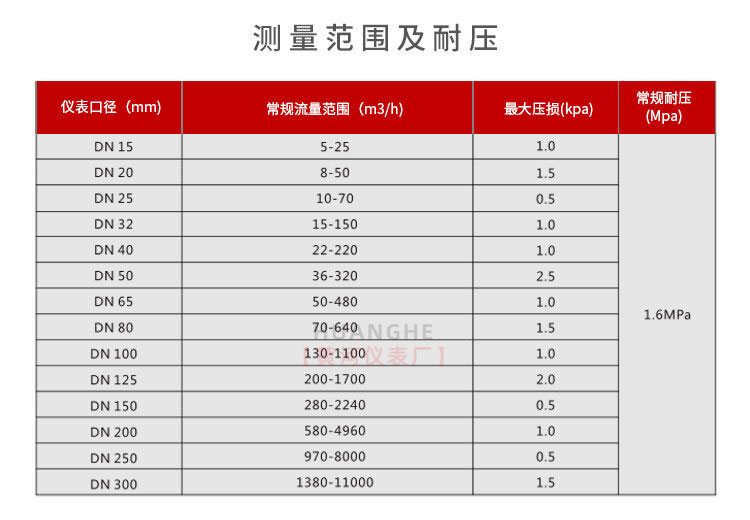

● 测量范围:(见下表)
● 公称通径:(见下表)非标产品可根据用户要求特殊定做
涡街流量计安装要求
①涡街流量计上流向箭头的方向与流体的流向一致,其安装角度不受限制。
②上游直管段长度15-40DN,下游直管段长度5DN
③当需要进行压力和温度补偿时,应配备压力变送器和温度变送器,去压孔的位置在传感器下游3-5
DN处,取压孔通径为6-12mm,测温点设置在下游6-8DN处。
