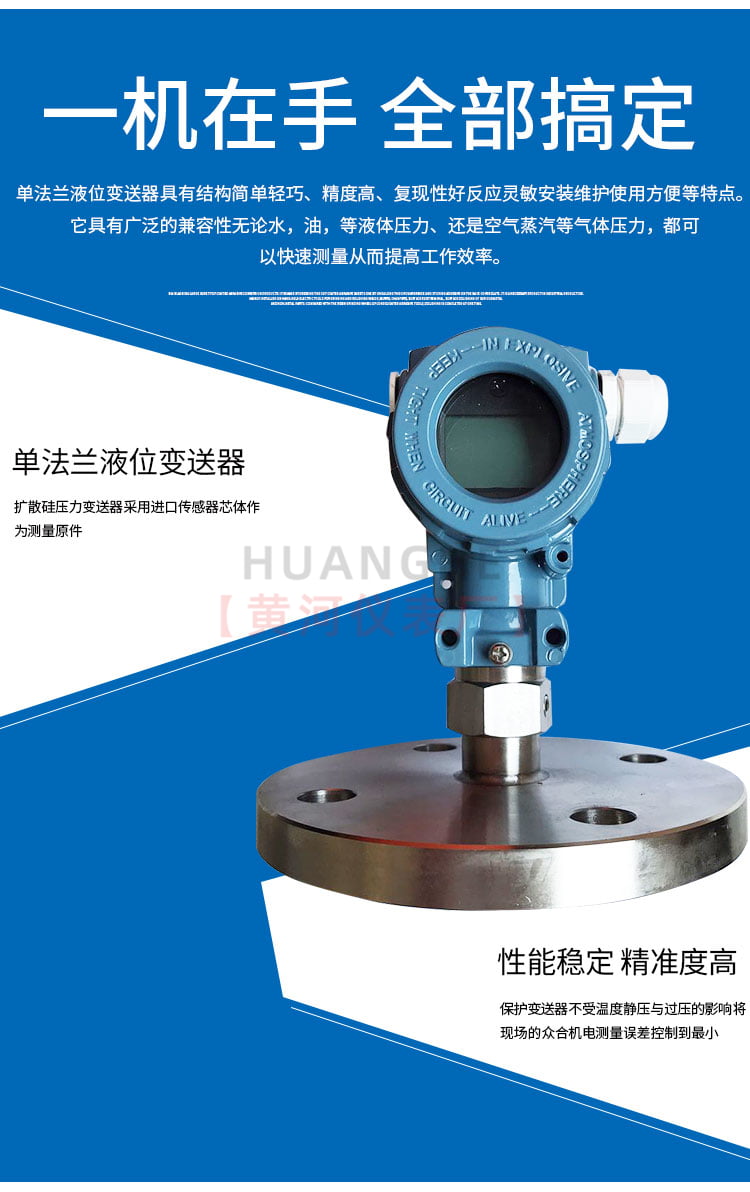

单法兰液位变送器
单法兰液位变送器可对各种容器进行液位、密度的精度测量,有平法兰和插入式法兰两种,适用于*粘度介质或悬浮液体测量。TN3851LT型单法兰液位变送器的安装法兰**按ANSI,法兰有3"和4"规格,法兰等···全国服务热线:0517-86898286
13805232736(微信同号)

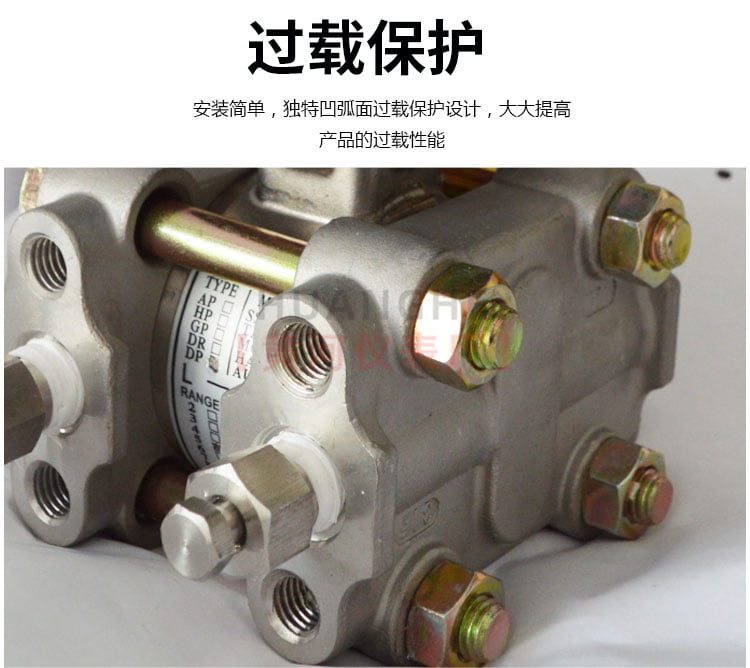

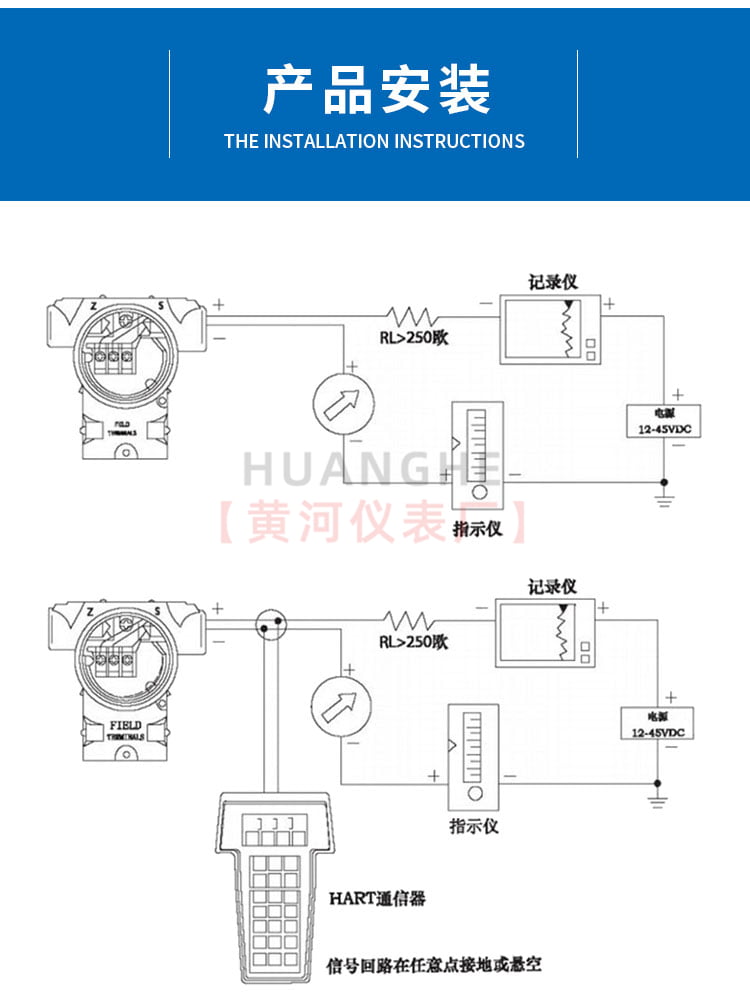

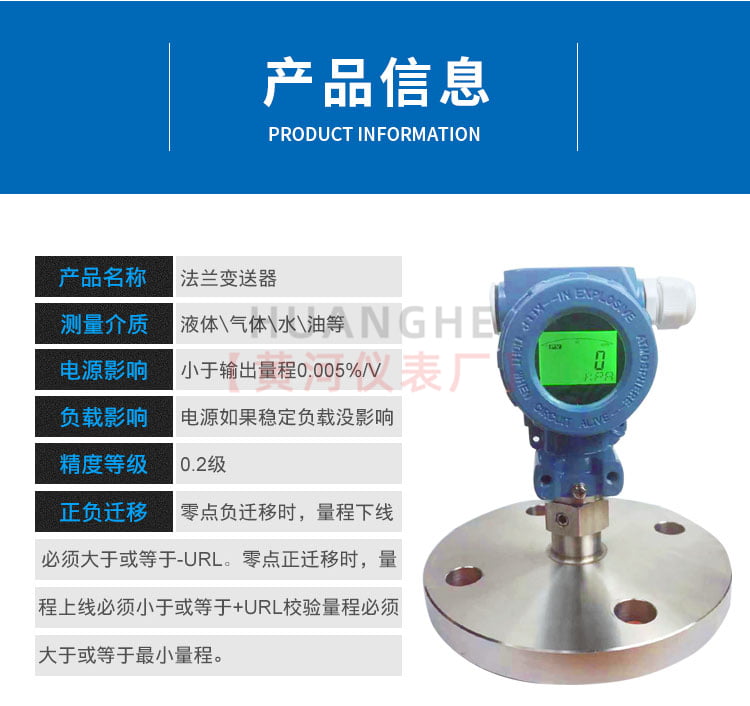

产品介绍
单法兰液位变送器可对各种容器进行液位、密度的精度测量,有平法兰和插入式法兰两种,适用于*粘度介质或悬浮液体测量。TN3851LT型单法兰液位变送器的安装法兰**按ANSI,法兰有3"和4"规格,法兰等级为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88**,则DN=80、100、PN=2MPa请注明。

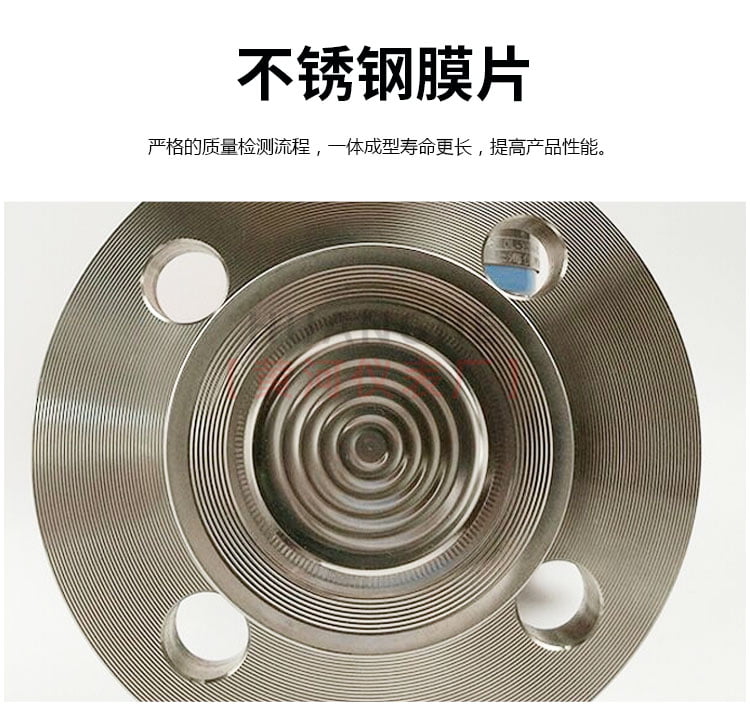

因隔离膜片很薄,是耐腐蚀的薄弱环节,故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等,可适用于不同情况的防腐要求,可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。 TN3851LT型单法兰液位变送器的安装法兰**按ANSI,法兰有3〃和4〃规格,法兰等级分为150LB(2.5MPa)及300LB(5.0MPa),法兰安装尺寸见下图表。如用户采用GB9116-88**,则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明时以3〃150LB安装法兰及接液膜片材料31供货。

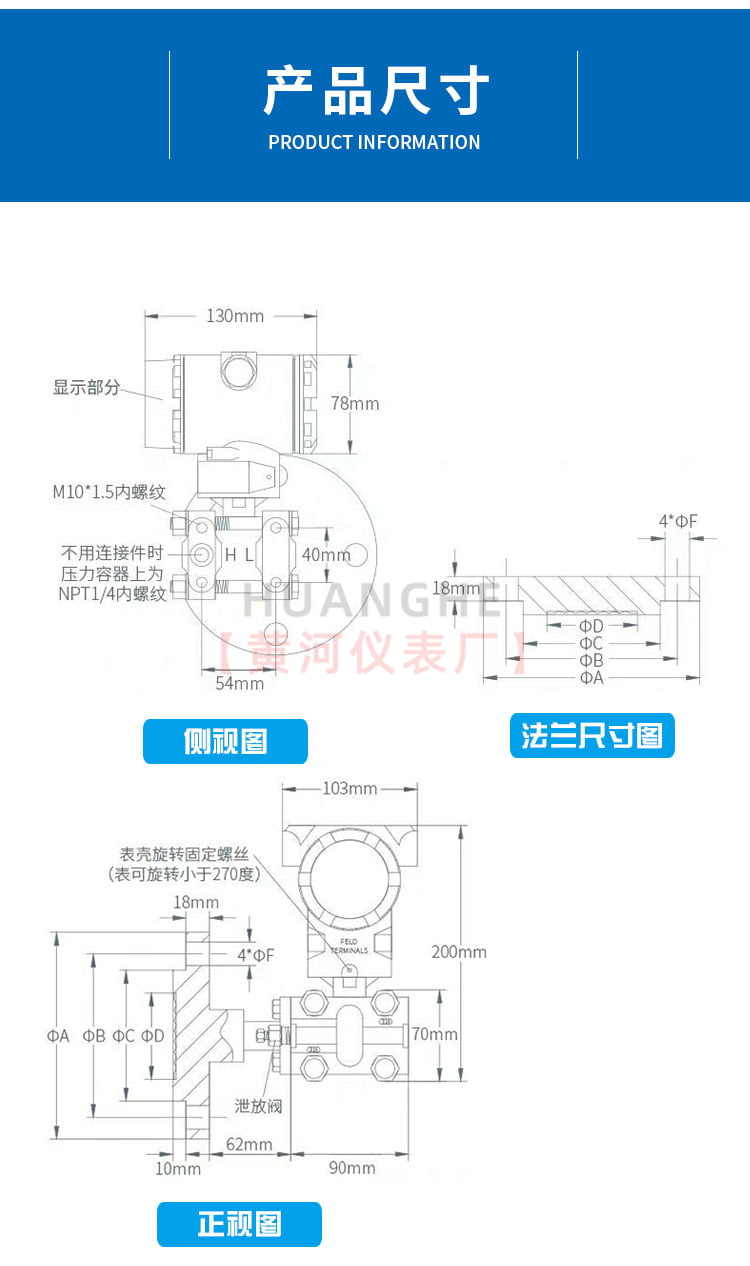

单法兰液位变送器外型尺寸图
法兰尺寸
|
螺栓孔
|
|||||||
尺寸
|
规格
|
直径
|
A
|
B
|
C
|
数目n
|
直径d
|
分布直径d1
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
型号命名方式
HH3851LT
|
单法兰液位变送器(*大工作压力2.5MPa)
|
|||
4
|
0-4~40KPa
|
|||
5
|
0-40~250KPa
|
|||
6
|
0-0.16~1.0MPa
|
|||
代码
|
输出
|
|||
N
|
普通模拟型:(输出:4~20mA)
|
|||
G
|
常规智能型:(输出:4~20mA)
|
|||
S
|
**智能型:(输出:4~20mA带HART总线协议)
|
|||
Z
|
数字化智能型:(输出:4~20mA全数字化传感器,自带通讯键盘)
|
|||
代码
|
公称直径尺寸(mm)
|
插入筒长度(mm)
|
*压侧隔膜片材料
|
|
A0
|
80
|
平
|
316LSST
|
|
A2
|
80
|
50
|
316LSST
|
|
A4
|
80
|
100
|
316LSST
|
|
A6
|
80
|
150
|
316LSST
|
|
B0
|
100
|
平
|
316LSST
|
|
B2
|
100
|
50
|
316LSST
|
|
B4
|
100
|
100
|
316LSST
|
|
B6
|
100
|
150
|
316LSST
|
|
C0
|
80
|
平
|
哈氏C-276
|
|
C2
|
80
|
50
|
哈氏C-276
|
|
C4
|
80
|
100
|
哈氏C-276
|
|
C6
|
80
|
150
|
哈氏C-276
|
|
D0
|
100
|
平
|
哈氏C-276
|
|
D2
|
100
|
50
|
哈氏C-276
|
|
D4
|
100
|
100
|
哈氏C-276
|
|
D6
|
100
|
150
|
哈氏C-276
|
|
E0
|
80
|
平
|
钽
|
|
F0
|
100
|
平
|
钽
|
|
代码
|
安装法兰
|
|||
A
|
3〞150lb
|
碳钢镀锌
|
||
B
|
4〞150lb
|
|||
C
|
3〞300lb
|
|||
D
|
4〞300lb
|
|||
代码
|
结 构 材 料
|
|||
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
代码
|
选项
|
|||
M1
|
0-****线性指示表
|
|||
M2
|
LED数字显示表
|
|||
M3
|
LCD显示器
|
|||
C0
|
1/2-14NPT锥管内螺纹接头
|
|||
C1
|
1/2-14NPT引压接头后部焊接引压管Ф14
|
|||
C2
|
丁字形螺纹接头M20×1.5
|
|||
d
|
隔爆型dⅡBT4
|
|||
i
|
本安型iaⅡCT
|
法兰尺寸
|
螺栓孔
|
|||||||
尺寸
|
规格
|
直径
|
A
|
B
|
C
|
数目n
|
直径d
|
分布直径d1
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
型号命名方式
TN3851LT
|
单法兰液位变送器(*大工作压力2.5MPa)
|
|||
4
|
0-4~40KPa
|
|||
5
|
0-40~250KPa
|
|||
6
|
0-0.16~1.0MPa
|
|||
代码
|
输出
|
|||
N
|
普通模拟型:(输出:4~20mA)
|
|||
G
|
常规智能型:(输出:4~20mA)
|
|||
S
|
**智能型:(输出:4~20mA带HART总线协议)
|
|||
Z
|
数字化智能型:(输出:4~20mA全数字化传感器,自带通讯键盘)
|
|||
代码
|
公称直径尺寸(mm)
|
插入筒长度(mm)
|
*压侧隔膜片材料
|
|
A0
|
80
|
平
|
316LSST
|
|
A2
|
80
|
50
|
316LSST
|
|
A4
|
80
|
100
|
316LSST
|
|
A6
|
80
|
150
|
316LSST
|
|
B0
|
100
|
平
|
316LSST
|
|
B2
|
100
|
50
|
316LSST
|
|
B4
|
100
|
100
|
316LSST
|
|
B6
|
100
|
150
|
316LSST
|
|
C0
|
80
|
平
|
哈氏C-276
|
|
C2
|
80
|
50
|
哈氏C-276
|
|
C4
|
80
|
100
|
哈氏C-276
|
|
C6
|
80
|
150
|
哈氏C-276
|
|
D0
|
100
|
平
|
哈氏C-276
|
|
D2
|
100
|
50
|
哈氏C-276
|
|
D4
|
100
|
100
|
哈氏C-276
|
|
D6
|
100
|
150
|
哈氏C-276
|
|
E0
|
80
|
平
|
钽
|
|
F0
|
100
|
平
|
钽
|
|
代码
|
安装法兰
|
|||
A
|
3〞150lb
|
碳钢镀锌
|
||
B
|
4〞150lb
|
|||
C
|
3〞300lb
|
|||
D
|
4〞300lb
|
|||
代码
|
结 构 材 料
|
|||
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
代码
|
选项
|
|||
M1
|
0-****线性指示表
|
|||
M2
|
LED数字显示表
|
|||
M3
|
LCD显示器
|
|||
C0
|
1/2-14NPT锥管内螺纹接头
|
|||
C1
|
1/2-14NPT引压接头后部焊接引压管Ф14
|
|||
C2
|
丁字形螺纹接头M20×1.5
|
|||
d
|
隔爆型dⅡBT4
|
|||
i
|
本安型iaⅡCT
|
